適用于片帶狀膜(如鋰電隔膜、鋰電正負極、銅箔、鋁箔、膠帶、保護膜、硬化膜、汽車防爆膜等）高精度張力控制要求下的牽引動力輥。
主要優點
●牽引前后張力柔性隔離，隔離值可由負壓值來調整； ●材料無須受到壓合輥的擠壓，即可產生很大的牽引力；
●實現帶膠材料的單面接觸，有效避免了膠面損傷；
●穩定材料位置，避免材料在牽引輥的側滑；
●將牽引力與張力差耦合，進而輸出張力可以為零；
●可以雙向牽引，滿足特殊場合需求；

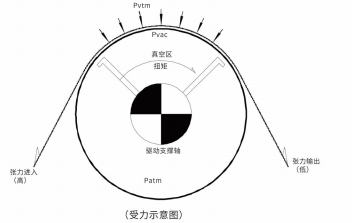

理論分析
Patm-大氣壓 Pavc-負氣壓
1、驅動支撐軸：輥面牽引旋轉的反作用力支撐與抽氣功能；
2、牽引力用于輥面；
3、輸入張力較大，輸出張力較小，實現扭矩牽引
4、扭矩實現原理：
T=(Patm- Pvac) *S *f*R*K
(S)真空區輥面面積 (f)材料與輥面摩擦力系數
(R)輥面半徑 (K)修正系數
| 主要指標 |
| 輥體表面光潔度：0.2-0.4um |
| 輥面處理：化學鍍/精磨/鋼網/纖維護套 |
| 張力隔離密度：0.1-0.3kgf/cm |
| 抽空風量：≤11.3cmm（具體風量根據實際要求選型） |
| 額定負壓：≤9-15KPa |
| 適應線速度：≤550mpm |
| 輥面：10-60℃ |

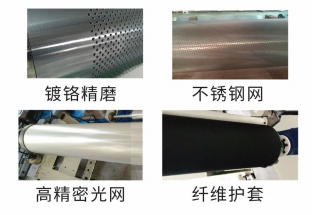

輥面規格及處理方式
| 輥面處理 | 輥筒直徑（單位mm） | ||||||
| 160 | 200 | 204 | 260 | 318 | 324 | 420 | |
| 鍍鉻精磨 | ● | ● | ● | ● | ● | ● | ● |
| 不銹鋼網 | ● | ● | ● | ● | ● | ● | ● |
| 高精密光網 | ● | ● | ● | ||||
| 纖維護套 | ● | ● | ● | ● | ● | ● | ● |
